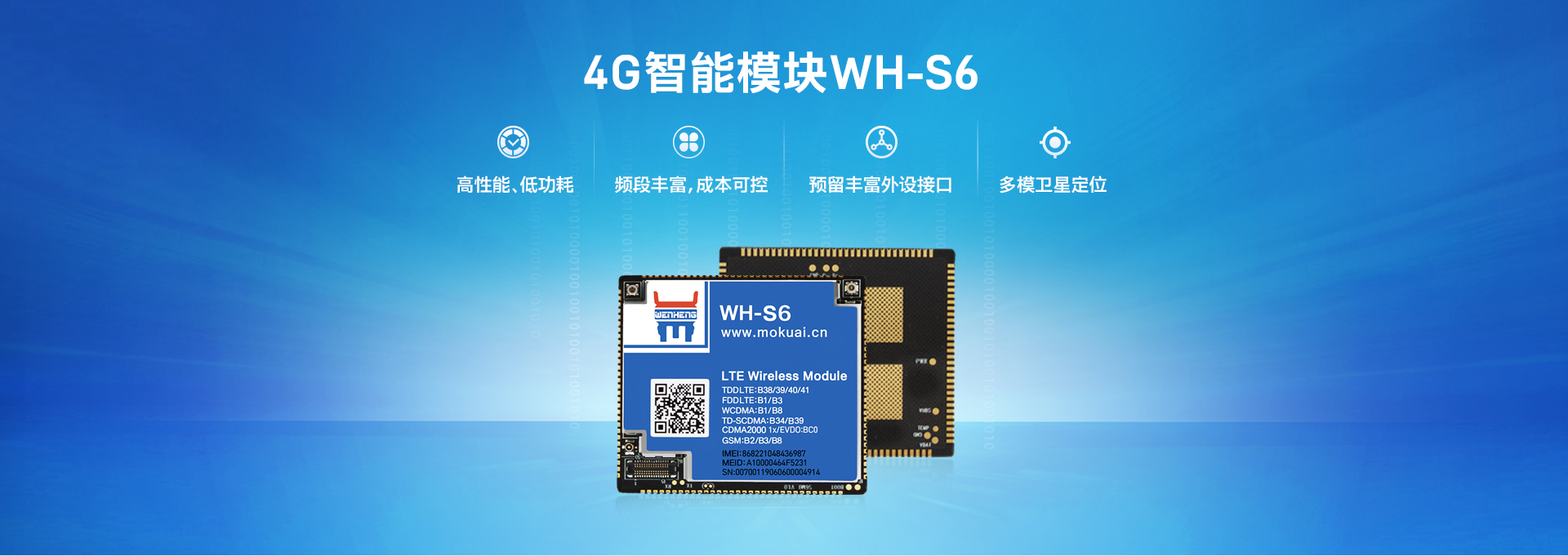

主產品型號
|
WH-S6
|
4G全網通智能無線通信模塊
|
|
產品定位
|
帶語音功能的4G智能無線通訊模塊
|
|
|
產品形態
|

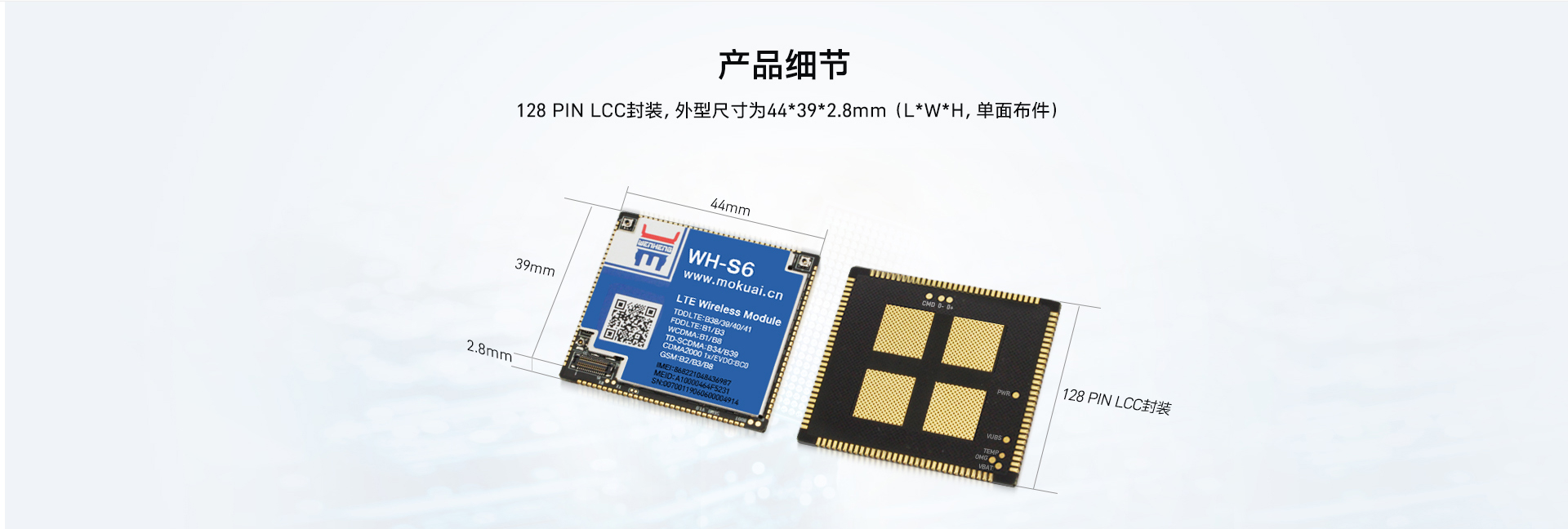

外觀形態
|
四邊郵票孔,128PIN
|
|
模塊尺寸
|
43.2*38.0*3.0mm（單面布件）
|
|
模塊重量
|
約11g
|
|
硬件特性
|
|
技術規范
|
TDD-LTE
|
3GPP/3GPP2 Release9，Category 4,up to 150M DL and 50Mbps UL@20MHz bandwidth
|
|
FDD LTE
|
3GPP/3GPP2 Release9，Category 4,up to 150M DL and 50M bps UL@20MHz bandwidth
|
|
TD-HSPA+
|
3GPP/3GPP2 Release7, up to 4.2M bps DL and 2.2mbps UL
|
|
DC-HSPA+
|
3GPP/3GPP2 Release8，up to 42Mbps ,category 24，5.76M bps UL
|
|
HSPA+
|
3GPP/3GPP2 Release7，up to 14.4Mbps ,category 10，5.76M bps UL
|
|
HSPA
|
3GPP/3GPP2 Release6,up to 7.2M bps DL,category 7/8，5.76M bps UL
|
|
UMTS
|
3GPP Release4, up to 384 Kbps DL and UL
|
|
EDGE
|
3GPP Release4, Multislot class 12, up to 237 Kbps
|
|
GPRS
|
3GPP Release4, Multislot class 12, up to 85.6Kbps
|
|
CDMA2000 1x EVDO
|
3GPP/3GPP2 Release6, up to 3.1M bps DL,1.8M bps UL
|
|
CDMA2000 1x RTT
|
3GPP Release4, up to 156.3Kbps
|
|

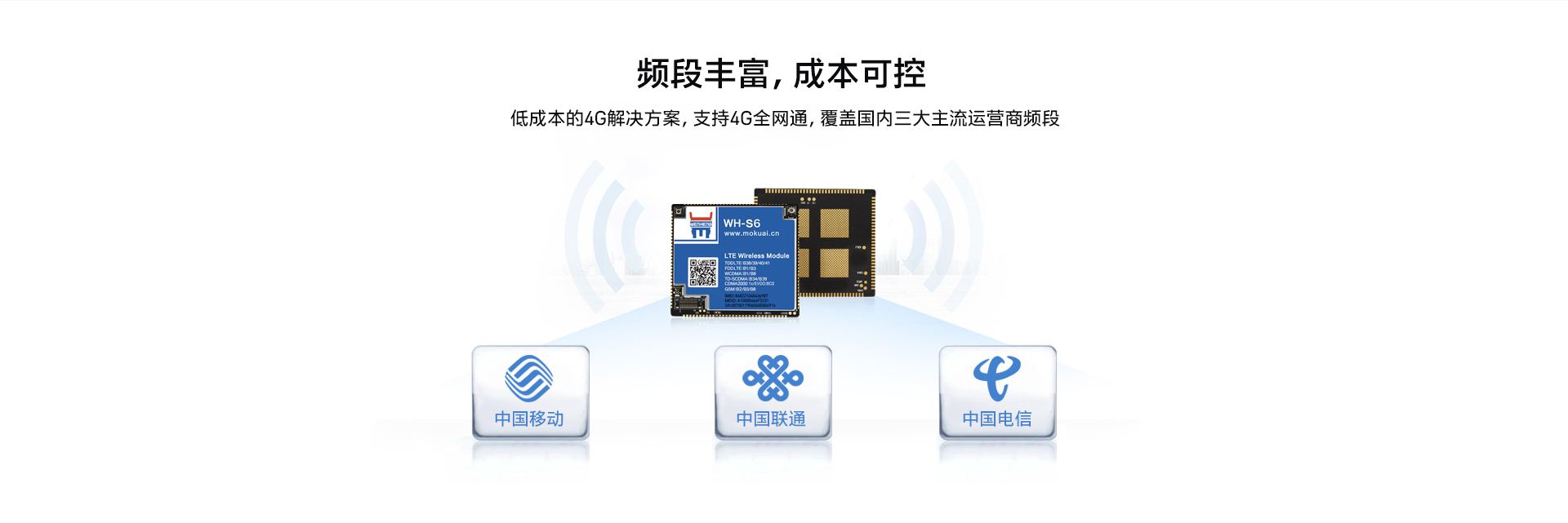

支持頻段
|
TD-LTE
|
B38 (2570-2620MHz)
B39 (1880-1920MHz)
B40 (2300-2400MHz)
B41 (2555-2655MHz)
|
|
FDD LTE
|
Band1 (1920-1980MHz,2110-2170MHz)
Band3 (1710-1785MHz,1805-1880MHz)
|
|
WCDMA
|
Band1 (1920-1980MHz,2110-2170MHz)
Band8 (880-915MHz,925-960MHz)
|
|
TD-SCDMA
|
Band34 (2010-2025MHz)
Band39 (1880-1920MHz)
|
|
CDMA2000 1x/EVDO
|
BC0(824-849MHz,869-894MHz)，
|
|
CDMA2000 1x
|
BC0(824-849MHz,869-894MHz)，
|
|
GSM
|
B2(1850-1910MHz,1930-1990MHz)
B3(1710-1785MHz,1805-1880MHz)
B8(880-915MHz,925-960MHz)
|
|

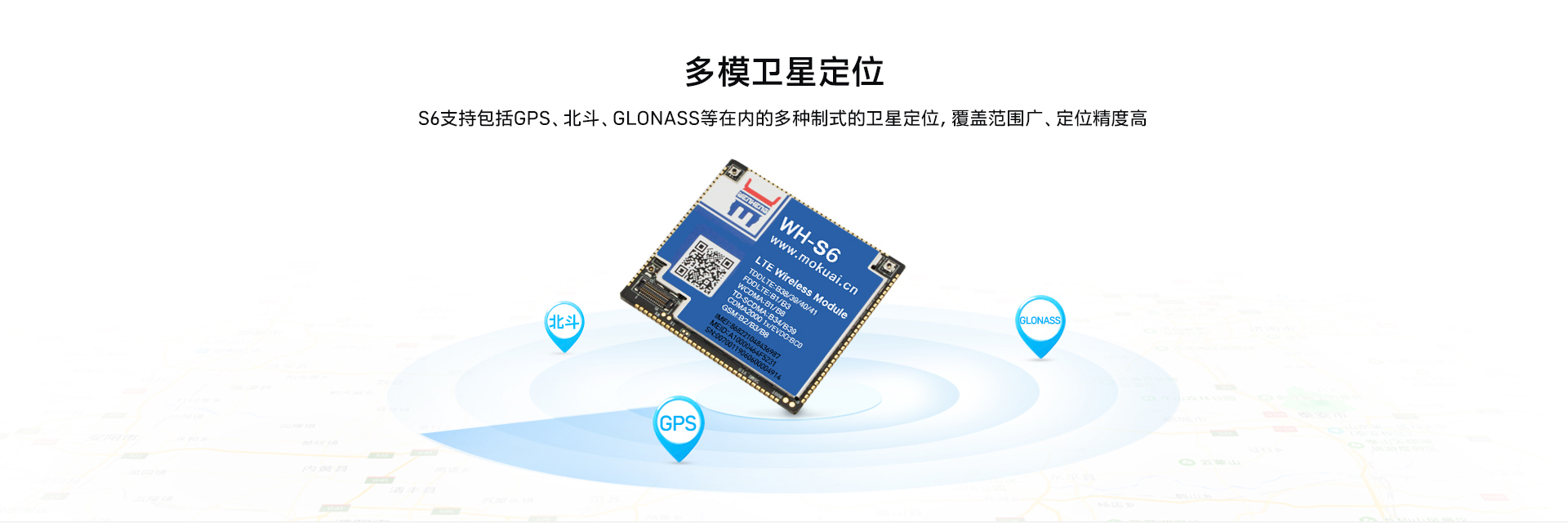

定位功能
|
GPS/AGPS
|
支持
|
|
Glonass
|
支持,
備注：僅限硬件兼容，軟件暫不要求支持
|
|
BeiDou
|
支持，
|
|
其他
|
要求支持GPS+BEIDOU雙模定位
|
|
AGPS/GPS(內置ＬＮＡ)
|
GPS band
|
L1 (1575.42 MHz)
|
|
GPS standalone
|
支持
|
|
AGPS
|
支持
|
|
靈敏度
|
捕獲靈敏度小于-144dBm；追蹤靈敏度小于-159dBm．
|
|
冷啟動時間
|
小于50秒
|
|
熱啟動時間
|
小于20秒
|
|
超熱啟動時間
|
小于5秒
|
|
定位精度
|
10米
|
|
NMEA接口協議
|
支持
|
|
QMI接口協議
|
支持
|
|
有源天線
|
支持
|
|
無源天線
|
支持
|
|
DL/UL比率
|
2:2
|
支持
|
|
3:1
|
支持
|
|
帶寬
|
TD-LTE
|
支持1.4MHz/3MHz/5MHz/10MHz/15MHz/20MHz,遵循3GPP協議
|
|
FDD LTE
|
支持1.4MHz/3MHz/5MHz/10MHz/15MHz/20MHz,遵循3GPP協議
|
|
功率
|
FDD LTE/TDD LTE
|
Class 3 (23dBm ±2dB)
|
|
TD-SCDMA/WCDMA
|
Class 3(24dBm+1 /-3dB)
|
|
CDMA BC0
|
Class 3 (24dBm+3/-1 dB)
|
|
GSM850/900
|
Class 4(33dBm±2dB)
|
|
GSM 1800/1900
|
Class 1(33dBm±2dB)
|
|
EDGE 850/9008-PSK
|
Class E2(27dBm±3dB)
|
|
EDGE 1800/19008-PSK
|
Class E2(26dBm±3dB)
|
|
天線/頻段切換
|
LTE主天線
|
支持（Antenna Connector，外接天線）
|
|
LTE分集天線
|
支持（Antenna Connector，外接天線）
|
|
GPS天線
|
支持（Antenna Connector，外接天線）
|
|
WIFI天線（2.4G）
|
支持（Antenna Connector，外接天線）
|
|
WIFI天線（5G）
|
支持（Antenna Connector)
|
|
BT天線
|
支持（Antenna Connector，外接天線）
|
|
TD-LTE系統內同頻段及跨頻段的異頻切換（inter/intra band inter frequency handover）
|
支持
|
|
互操作要求
|
TD-LTE與FDD LTE之間的漫游選網
|
支持
|
|
TD-LTE與TD-SCDMA之間的空閑態背景搜索
|
支持
|
|
TD-LTE與TD-SCDMA之間的空閑態小區重選互操作
|
支持
|
|

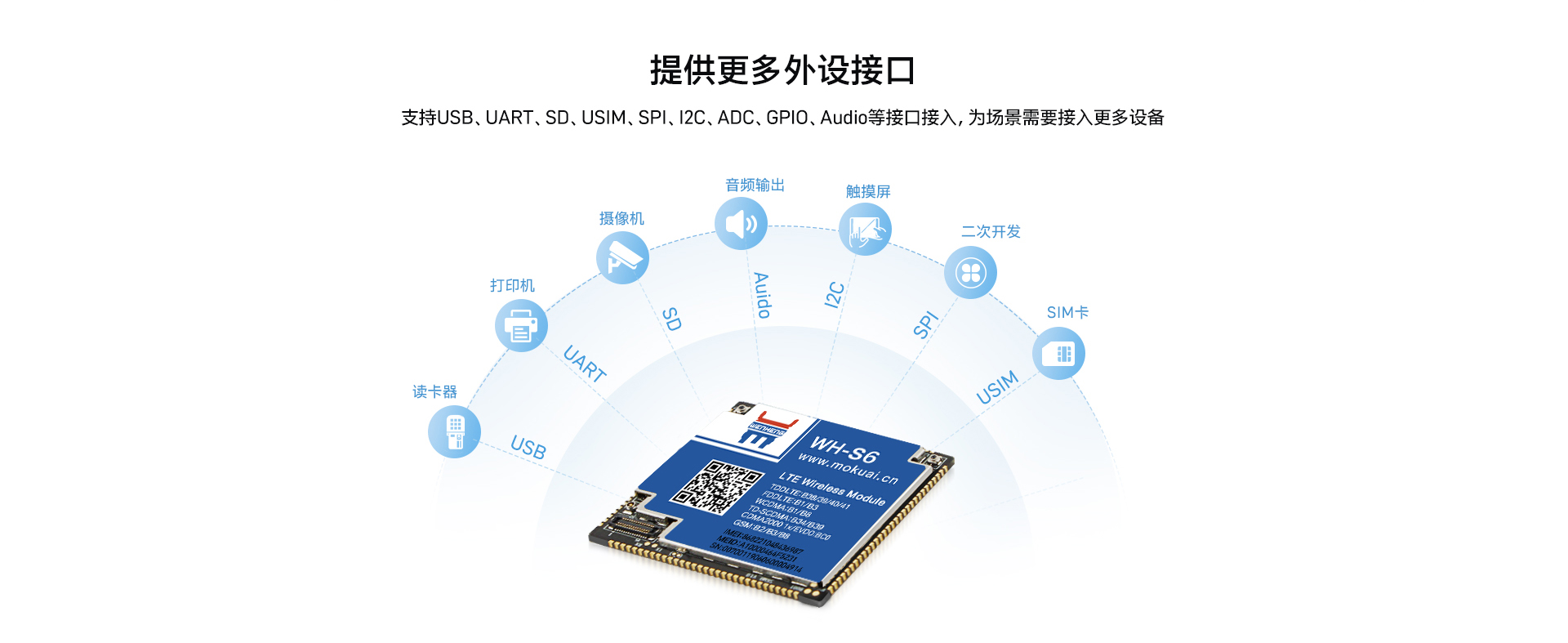

外部接口
|
ANT_MAIN
|
支持
|
|
ANT_DIV
|
支持
|
|
ANT_GPS
|
支持
|
|
ANT_WIFI（2.4G頻段）
|
支持
|
|
ANT_WIFI(5G頻段）
|
支持（Antenna Connector）
|
|
ANT_BT
|
支持
|
|
ANT_FM
|
支持
|
|
USB
|
支持，1路,
1組USB2.0高速接口,支持USB OTG（需外加5V供電芯片）
|
|
UART1
|
支持，
最高速率至4 Mbps，支持硬件流控,用于Debug
|
|
UART2
|
支持，2線，最高速率至4 Mbps
|
|
SPI
|
支持，最多可支持6路，詳見表4，最高支持52Mbps
|
|
I2C
|
支持，最多可支持6路, 詳見表4
最高速率至3.4Mbps(High speed)
|
|
模擬音頻
|
支持，3路輸入，3路輸出
|
|
CAMERA FRONT
|
支持 MIPI接口
|
|
CAMERA BACK
|
支持 MIPI接口
|
|
LCD
|
支持 MIPI接口
|
|
TOUCH PANNEL
|
支持，電容觸摸
|
|
CHARGE
|
模塊支持線性充電，充電電流最大1A，也可外加充電IC
|
|
GPIO
|
支持，多路，其他不用的控制管腳也可以用做GPIO
|
|
VIBRATOR
|
支持
|
|
SENSORS（G-SENSOR、COMPASS、陀螺儀、接近與環境光）
|
支持
|
|
RESET
|
支持
|
|
KEYPAD
|
1)開機鍵（長按為復位鍵）
2)音量加和減鍵
多按鍵可以用GPIO搭建
|
|
SIM/USIM-1接口
|
支持，1.8/3.3V
|
|
SIM/USIM-2接口
|
支持，1.8/3.3V
|
|
TFLASH存儲卡擴展接口
|
支持，最大支持到32GB，可以支持熱插拔,
支持SD3.0協議；支持4 bit SD卡
|
|
電源接口
|
支持
|
|
耳機接口
|
支持，四段耳機接口，歐標/美標
|
|
其他
|
按需求進行評估
|
|
硬件平臺
|
EMMC+ DDR
|
8GBeMMC+8GbLPDDR3
|
|

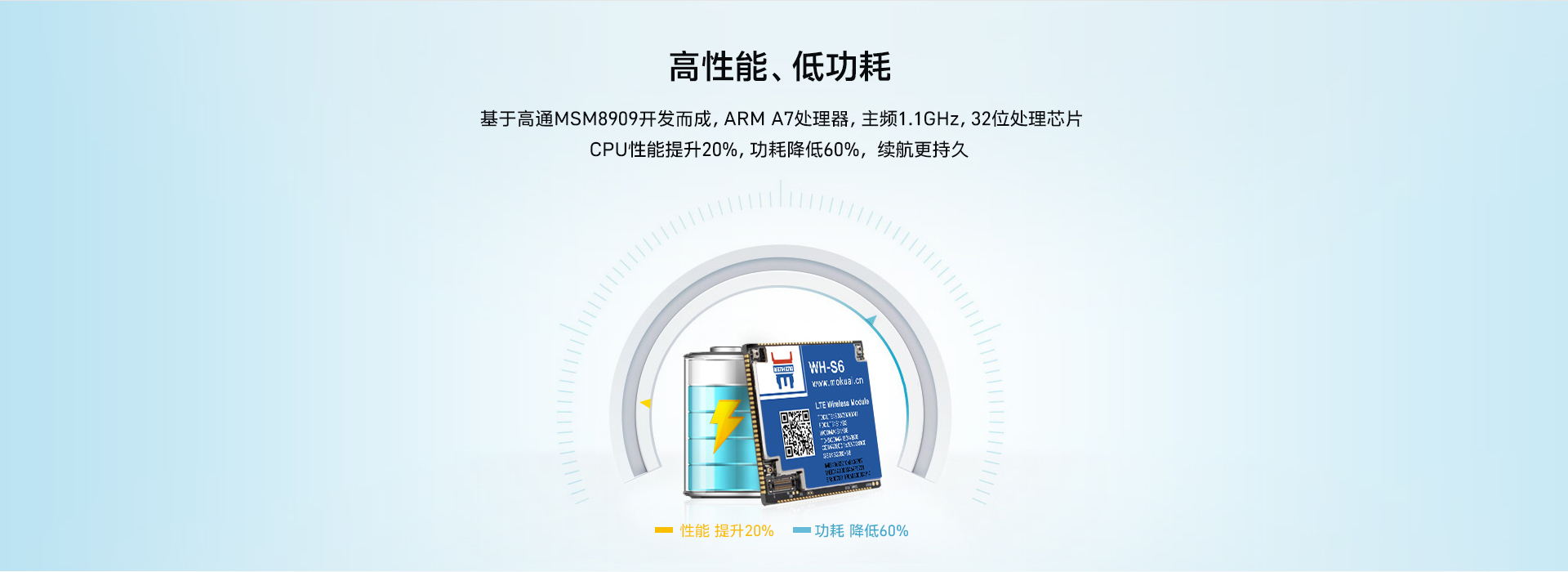

Chipset
|
Qualcomm MSM8909，四核1.1GCortex?-A7
|
|
WIFI
|
CHIPSET
|
WCN3660B
|
|
2.4G
|
支持
|
|
5G
|
支持
|
|
攝像頭
|
前攝像頭
|
最大5M，MIPI接口
|
|
后攝像頭
|
最大8M，MIPI接口
|
|
視頻編解碼能力
|
編碼： H.264 BP/MP – 720p，30 fps MPEG-4 SP/H.263 P0 – WVGA，30 fps VP8 –WVGA，30 fps
解碼： H.264 BP/MP/HP – 1080p，30 fps MPEG-4 SP/ASP –1080p，30 fps DivX 4x/5x/6x –1080p，30 fps H.263 P0 –
|
|
圖形加速
|
Adreno 304，最高至400MHz 3D圖形加速引擎
API支持OpenGL ES 1.1，2.0，3.0/DirectX 9.3
|
|
音頻性能
|
音頻編解碼
|
語音編解碼支持 G711；Raw PCM；QCELP；EVRC，-B、-WB；AMR-NB、-WB；GSM-EFR、-FR、-HR；
音頻編解碼支持 MP3；AAC，AAC+，eAAC；AMR-NB、-WB，G.711，WMA 9/10 Pro；
噪音抑制
|
|
音頻輸入
|
3組模擬麥克風輸入，集成內部偏置
|
|
音頻輸出
|
立體聲耳機輸出
差分聽筒輸出
D類差分揚聲器功放
|
|
電源管理
|
推薦標準工作電壓
|
推薦3.8V，注：需要硬件評估其技術合理性
|
|
標準工作電壓范圍
|
3.4～4.35V，注：需要硬件評估其技術合理性
|
|
極限工作電壓范圍
|
3.2～4.4V，注：需要硬件評估其技術合理性
|
|
工作電流（LTE開啟）
|
TBD
|
|
平均供電電流
|
TBD
|
|
平均待機電流
|
TBD
|
|
休眠模式底電流（飛行模式）
|
約2.0mA（模塊配置不同會有差異）
|
|
找網最大電流（GSM語音）
|
TBD
|
|
工作溫度
|
正常工作溫度范圍
|
-25?C～75?C
|
|
極限工作溫度范圍
|
不支持
|
|
儲藏溫度范圍
|
-40?C～90?C
|
|
濕度范圍
|
5%～95%
|
